• 一，什么是浮动式连接器？




“浮动连接器”采用了机电互连结构,通常可以用来缓解及解决“ x”和“ y”方向上产生的PCB安装过程中接口部位的错位等问题。

借助于连接器内部的浮动结构,可有效防止PCB上的各个元器件的损坏(如焊点和接口)。尤其是解决了PCB安装和组装过程中“ x”和“ y”方向上出现的错位的问题。作为PCB板设计过程的一部分,将所有的相关尺寸信息及与之相关的公差也考虑进去显得尤为重要。

• 二，浮动式连接器有什么特点？

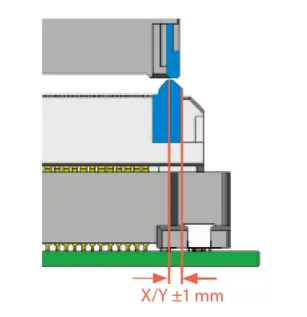

嵌合导轨结构 (X / Y±1毫米)

x和y方向有效的浮动范围 (±0.1 mm)内，允许绝缘子移动并与其相对侧完美嵌合。

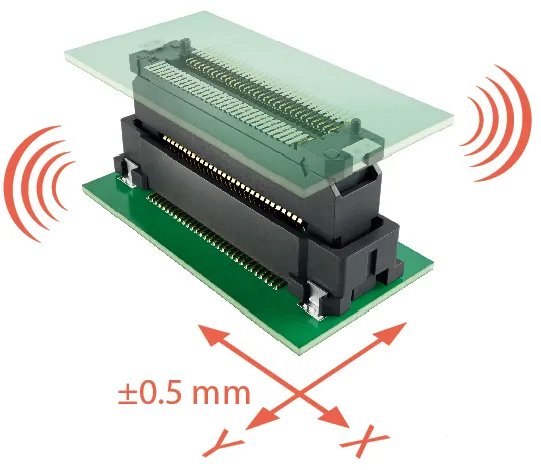

浮动范围 (X / Y±0.5 mm)

x和y方向有效的浮动范围 (±0.5 mm)内，允许绝缘子移动并与其相对侧完美嵌合。

• 三，浮动式连接器有什么优势？




使用浮动式连接解决方案具有以下优点:

(1) 防止PCB组装连接器时出现错位

将各种元件都组装在PCB板上时,必须保证所有安装位置的精确的对准。浮动连接器可实现出色的视觉控制并确保安装结构的友好性。该连接解决方案可以通过消除公差,从而可以实现高效且简便的自动化PCB组装。

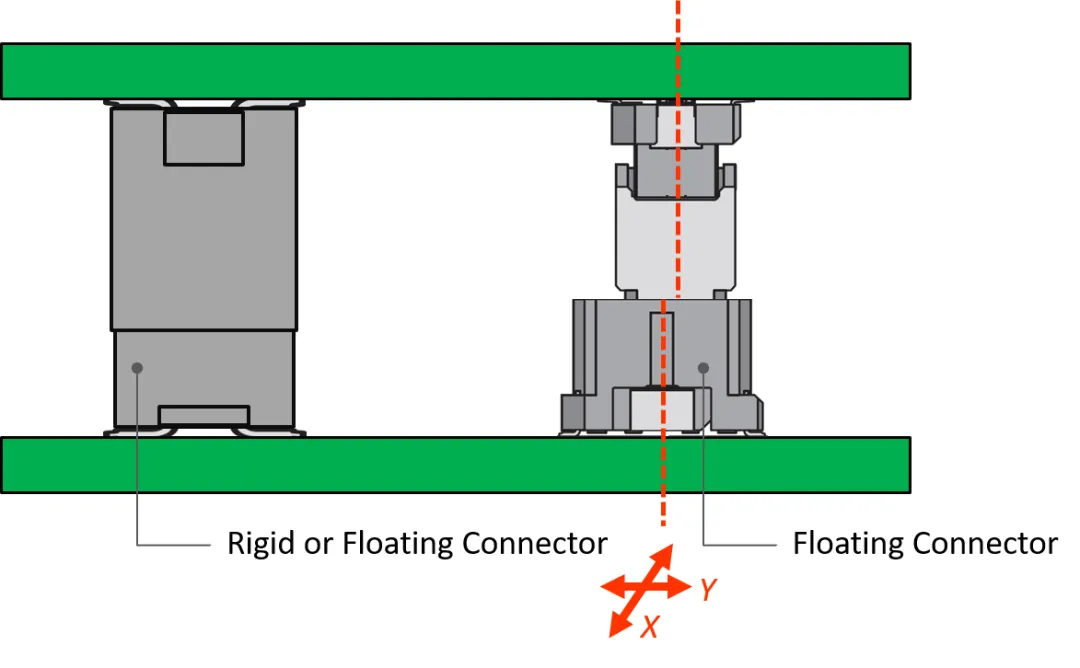

(2) 在单个PCB上兼容多个板对板连接器

当使用多个连接点连接PCB板时,浮动连接器也将发挥很大的作用。在使用多个非浮动连接器的情况下,每个接口和PCB之间都存在公差,从而要进行准确的嵌合就变得非常困难。因此,我们不建议在主PCB上组装多个非浮动连接器。

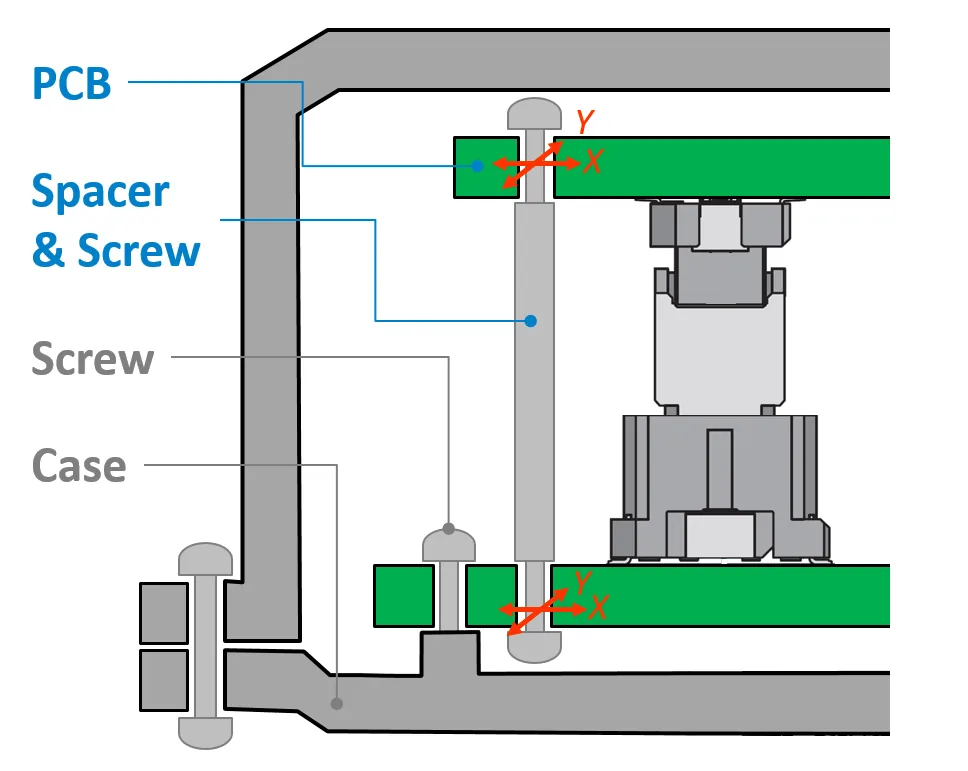

(3) 在组装过程中的解决错位问题

由于实际组装过程中容易产生精度偏差的情况,出现不能对准的问题。借助浮动连接器,可以轻松解决这一难题。

(4) 减少连接器的压力

在非浮动连接器上即使有很小的错位也会产生一定的挤压。随着挤压的长期累积,它可能会影响到到PCB板以及焊点的稳定性,这可能导致故障的发生。浮动连接器可以通过错位结构，从而消除挤压而带来的压力来解决此问题。

(5) 增加设计的灵活性

随着PCB板上零部件的增加 (同时考虑错位和公差)，整体设计变得更具挑战性。浮动连接器不仅有助于减少故障发生,而且还大大增加了解决方案整体设计的灵活性。

• 四，什么情况下需要用到浮动式连接器？




浮动式连接器广泛用于各种工业及汽车市场。

工业应用

PLC,CNC,工业电脑,传感器单元和控制器等。

汽车应用

汽车导航系统,音频模块以及无线模块等。

• 五，关于浮动式连接器,目前的使用要求是什么？

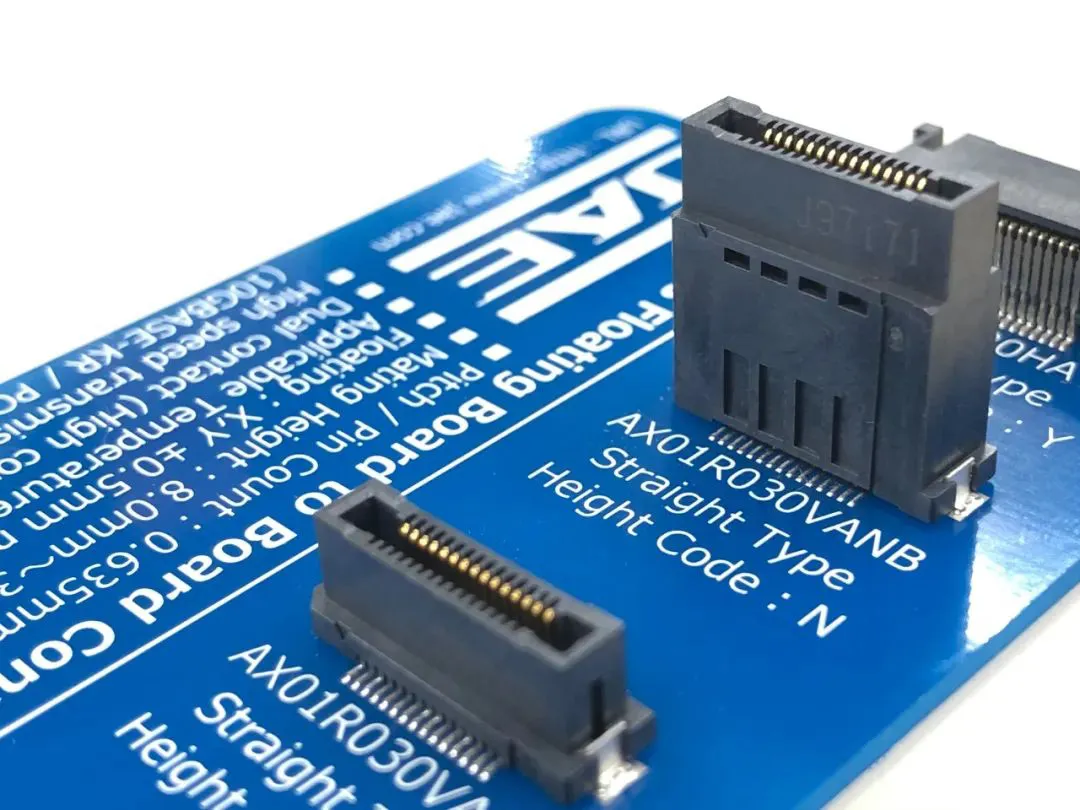

需要更高的数据传输速率 (10GBASE-KR,PCIe Gen3)从而实现工业设备中(比如智慧工厂、5G通信)的高速信号传输功能。
